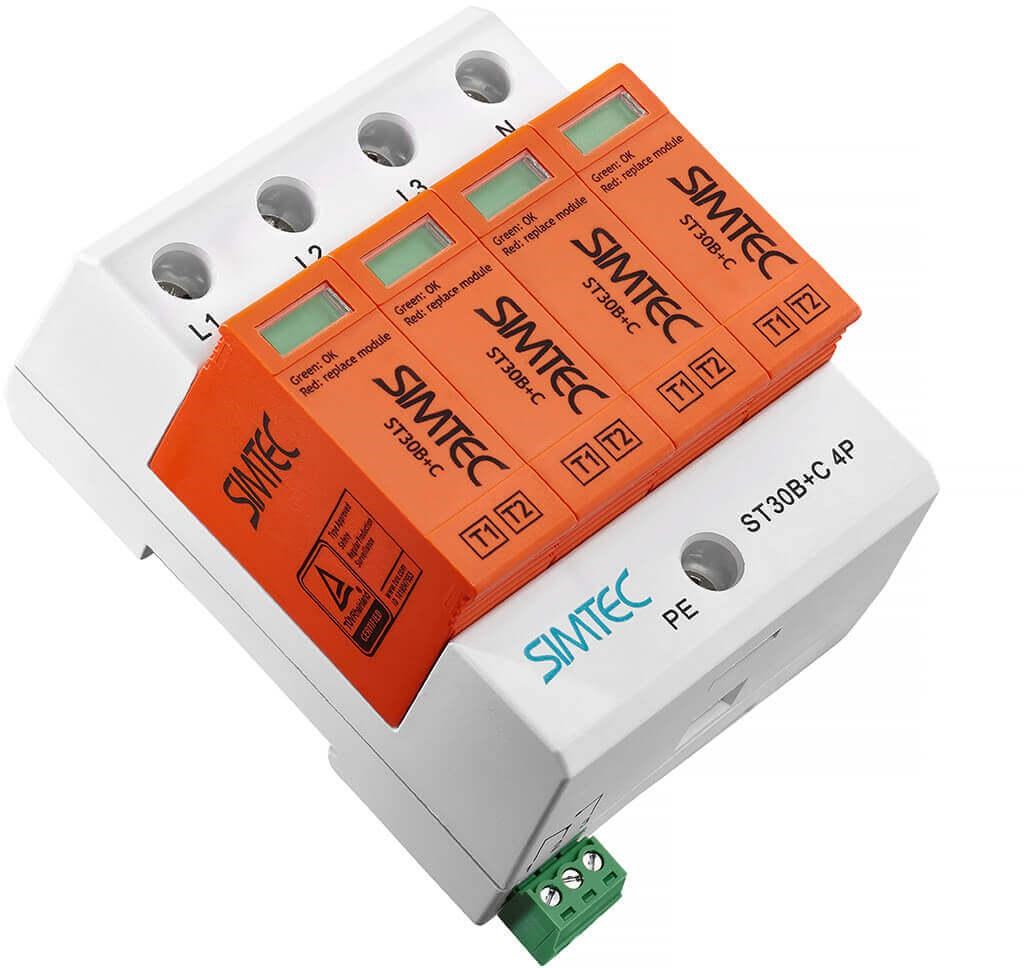

Prenaponska zaštita SIMTEC ST-I-4P-125-275 (T1+T2, B+C, 4P, 12.5kA)

SIMTEC ST-I-4P-12,5-275 predstavlja ključnu komponentu za sigurnost modernih električnih sustava. Ovaj uređaj objedinjuje dvije razine zaštite u jednom kompaktnom kućištu, eliminirajući potrebu za odvojenim T1 i T2 odvodnicima. Time se štedi prostor u razvodnom ormaru i pojednostavljuje instalacija.

Kombinirana zaštita za potpunu sigurnost Kao uređaj klase T1+T2 (B+C), ovaj odvodnik pruža prvu i drugu liniju obrane. T1 (klasa B) zaštita služi za odvođenje iznimno visokih energija koje nastaju pri direktnom udaru groma u objekt ili nadzemnu mrežu. T2 (klasa C) zaštita štiti od induciranih prenapona i sklopnih prenapona koji su češći i također mogu oštetiti osjetljivu elektroničku opremu. Njegova 4-polna (4P) izvedba namijenjena je za trofazne TN-S i TT mreže (3 faze + nula).

Pouzdana tehnologija i jednostavna provjera U srcu uređaja nalaze se visokoučinkoviti varistori (MOV) koji reagiraju u nanosekundama, sigurno odvodeći prenaponsku struju prema uzemljenju. Ugrađeni vizualni indikator statusa omogućuje brzu i laku provjeru ispravnosti. Zelena boja signalizira da je zaštita aktivna i ispravna, dok crvena boja ukazuje na potrebu za zamjenom uloška, osiguravajući da je vaš sustav uvijek zaštićen.

Profesionalna ugradnja Dizajniran za standardnu montažu na 35 mm DIN šinu, SIMTEC odvodnik se lako integrira u svaki moderni razvodni ormar. Zbog prirode posla, instalaciju mora obaviti ovlašteni i kvalificirani električar kako bi se osigurala ispravna funkcionalnost i maksimalna sigurnost cijelog sustava.

SPECIFIKACIJE

Tip proizvoda Kombinirani odvodnik prenapona

Proizvođač SIMTEC

Model ST-I-4P-12,5-275

Klasa zaštite T1+T2 (Tip 1 + Tip 2 / Klasa B+C)

Broj polova 4P (3P+N)

Nazivni napon (Un) 230/400V AC, 50/60 Hz

Maksimalni trajni radni napon (Uc) 275V AC

Impulsna struja (Iimp, 10/350µs) 12.5 kA (po polu), 50 kA (ukupno)

Nazivna struja odvoda (In, 8/20µs) 25 kA

Maksimalna struja odvoda (Imax, 8/20µs) 50 kA

Napon zaštite (Up) ≤ 1.5 kV

Vrijeme odziva (tA) < 25 ns

Indikator kvara Vizualni (zeleno - ispravno, crveno - kvar)

Montaža DIN šina TH35

Presjek vodiča 6 - 35 mm²

Stupanj zaštite IP20

Radna temperatura -40°C do +80°C

Certifikati IEC/EN 61643-11

GLAVNE PREDNOSTI

• Sveobuhvatna zaštita Jedan uređaj pruža T1 i T2 zaštitu od svih vrsta prenapona.
• Visoka odvodna sposobnost Pouzdano štiti od udara groma s impulsnom strujom do 12.5 kA po polu.
• Za trofazne sustave 4-polna izvedba idealna je za zaštitu modernih 3P+N instalacija.
• Jasan indikator statusa Vizualna provjera ispravnosti omogućuje jednostavno održavanje.
• Standardizirana montaža Brza i laka ugradnja na standardnu DIN šinu.
• Certificirana sigurnost Usklađen s međunarodnom normom EN 61643-11 za maksimalnu pouzdanost.

USPOREDBA S PRETHODNIM MODELOM

Ovaj model predstavlja moderno, integrirano rješenje koje zamjenjuje potrebu za korištenjem dva odvojena uređaja (T1 i T2). Nudi poboljšane karakteristike odvođenja struje i kompaktniji dizajn u usporedbi sa starijim generacijama prenaponskih zaštita, pružajući efikasnije i isplativije rješenje.

FAQ – ČESTA PITANJA

Što znači T1+T2 (B+C) zaštita?
To znači da uređaj pruža kombiniranu zaštitu od vrlo visokih energija (direktni udar groma - T1) i nižih, ali češćih prenapona (inducirani i sklopni prenaponi - T2) u jednom kućištu.

Je li ovaj uređaj dovoljan za zaštitu cijele kuće?
Ovo je prva i druga razina zaštite koja se postavlja u glavni razvodni ormar. Za potpunu zaštitu osjetljivih uređaja (računala, televizori), preporučuje se i treća razina zaštite (T3), poput prenaponskih utičnica ili letvi.

Tko smije ugraditi ovaj odvodnik prenapona?
Ugradnju smije izvršiti isključivo kvalificirani i ovlašteni električar, sukladno važećim propisima.

Kako znam da je uređaj ispravan?
Uređaj ima vizualni indikator. Ako je prozorčić zelen, zaštita je aktivna. Ako postane crven, potrebno je zamijeniti uložak.
