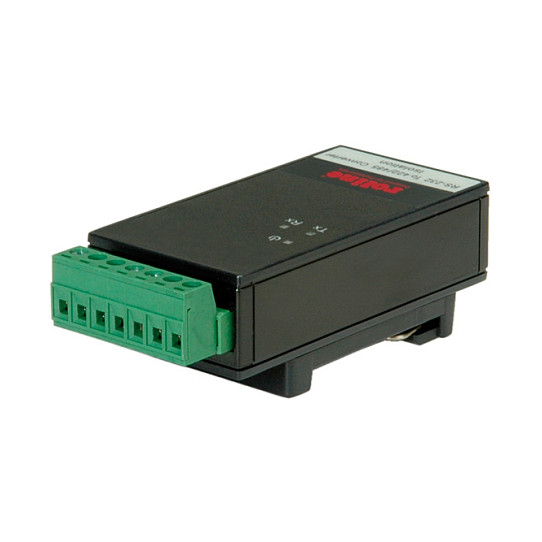

Konverter ROLINE RS232 na RS422/485 za DIN šinu (12.02.1095)

Pouzdanost u industrijskom okruženju ROLINE konverter signala dizajniran je za pretvaranje neuravnoteženih RS-232 signala u uravnotežene RS-422/485 signale. Ovo je ključno za industrijske sustave gdje je potrebna komunikacija na velikim udaljenostima i otpornost na elektromagnetske smetnje.

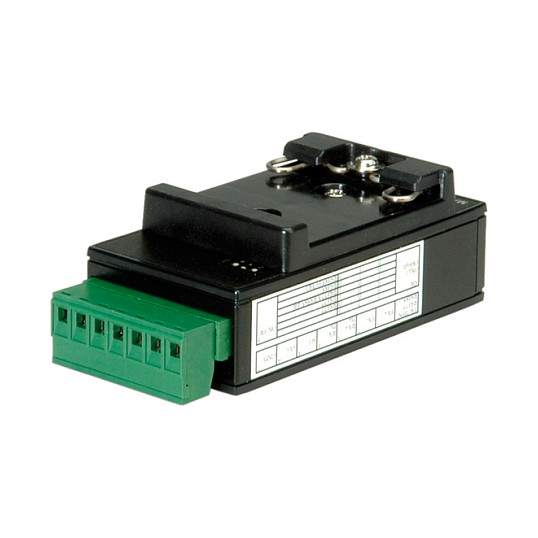

Jednostavna montaža i instalacija Zahvaljujući kućištu predviđenom za montažu na standardnu DIN šinu (35 mm), instalacija u industrijskim ormarima je brza i jednostavna. Uređaj ne zahtijeva vanjsko napajanje jer se napaja izravno putem RS-232 porta, što dodatno pojednostavljuje postavljanje.

Visoke performanse Konverter podržava half-duplex (RS-485) i full-duplex (RS-422) komunikaciju, s automatskim prepoznavanjem smjera prijenosa podataka. S brzinama do 115.2 kbit/s i dometom do 1200 metara, osigurava efikasan i stabilan prijenos podataka za vaše PLC-ove, senzore i druge serijske uređaje.

SPECIFIKACIJE

Tip proizvoda Konverter signala

Proizvođač ROLINE

Model 12.02.1095

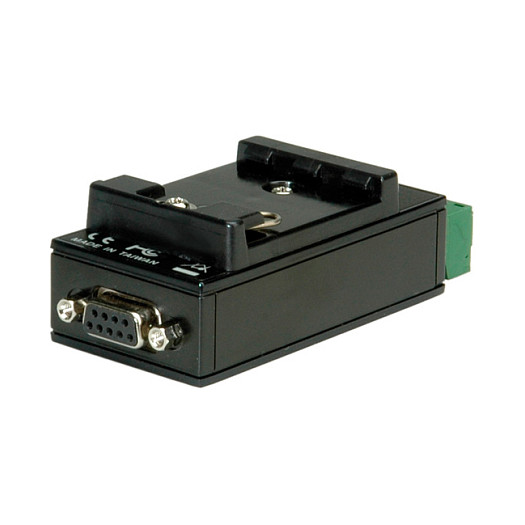

Sučelje 1 RS-232 (DB9 ženski)

Sučelje 2 RS-422/485 (Terminal Block 4-pinski)

Načini rada Asinkroni, half/full duplex, diferencijalni prijenos

Medij prijenosa Upletena parica (Twisted Pair) ili oklopljeni kabel

Brzina prijenosa 300 bit/s - 115.2 kbit/s

Maksimalna udaljenost 1200 m (RS-422/485), 5 m (RS-232)

Napajanje Port-powered (iz RS-232 porta) ili eksterno napajanje 5V DC (opcionalno)

Montaža DIN šina (35 mm)

Dimenzije 63 x 33 x 17 mm

Radna temperatura -25°C do 70°C

Vlažnost 5% do 95% (bez kondenzacije)

GLAVNE PREDNOSTI

• Industrijska pouzdanost Pretvara RS-232 u otporniji RS-422/485 standard.
• Veliki domet Omogućuje komunikaciju na udaljenostima do 1200 metara.
• Jednostavna montaža Dizajniran za brzu instalaciju na standardnu DIN šinu.
• Fleksibilno napajanje Napajanje putem RS-232 porta, bez potrebe za dodatnim adapterom.
• Automatska kontrola protoka Ugrađena auto-sensing funkcija za smjer podataka.
• Širok raspon brzina Podržava brzine prijenosa od 300 bit/s do 115.2 kbit/s.

USPOREDBA S PRETHODNIM MODELOM

Ovaj model predstavlja standardno i provjereno rješenje u ROLINE portfelju industrijskih konvertera, nudeći stabilne performanse i pouzdanost za sve podržane primjene.

FAQ – ČESTA PITANJA

Je li potrebno vanjsko napajanje za rad konvertera?
Ne, konverter se primarno napaja putem RS-232 porta. Vanjsko napajanje je opcionalno i potrebno samo u specifičnim situacijama.

Podržava li uređaj i 2-žičnu (half-duplex) i 4-žičnu (full-duplex) komunikaciju?
Da, podržava oba načina rada RS-485 (2-žični, half-duplex) i RS-422 (4-žični, full-duplex).

Kakav kabel je potreban za RS-485 stranu?
Preporučuje se korištenje kabela s upletenom paricom (twisted pair) za optimalne performanse i smanjenje smetnji.
