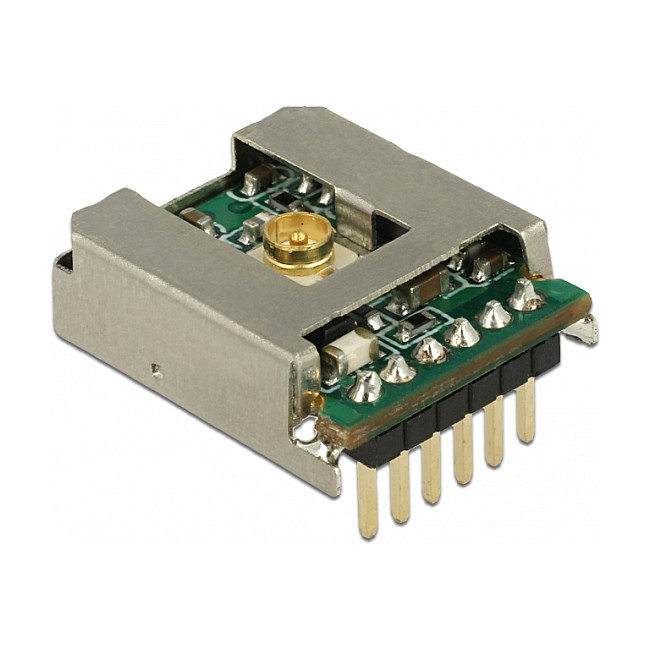

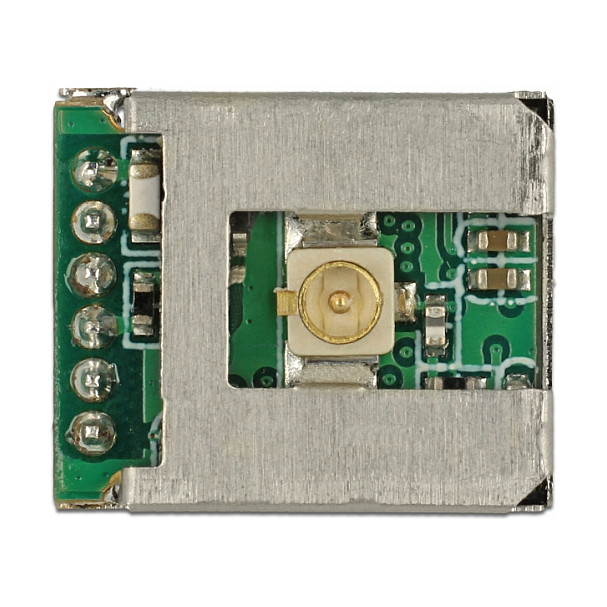

GPS modul NAVILOCK NL-731ETTL (u-blox 7, TTL, PPS)

Navilock NL-731ETTL je GPS modul visoke osjetljivosti temeljen na naprednom u-blox 7 čipsetu, dizajniran za jednostavnu integraciju u širok spektar elektroničkih uređaja. Zahvaljujući svom TTL sučelju, idealan je za povezivanje s mikrokontrolerima, računalima i drugim sustavima kojima je potrebna pouzdana informacija o lokaciji.

Ovaj modul se ističe po svojoj preciznosti i PPS (Pulse Per Second) izlazu, koji omogućuje izuzetno točnu vremensku sinkronizaciju, ključnu za zahtjevne aplikacije u industriji, telekomunikacijama i istraživanju. Njegove kompaktne dimenzije i niska potrošnja energije čine ga savršenim izborom za mobilne i prostorno ograničene projekte, pružajući vrhunske performanse u malom pakiranju.

SPECIFIKACIJE

Tip proizvoda GPS modul

Brand Navilock

Model NL-731ETTL

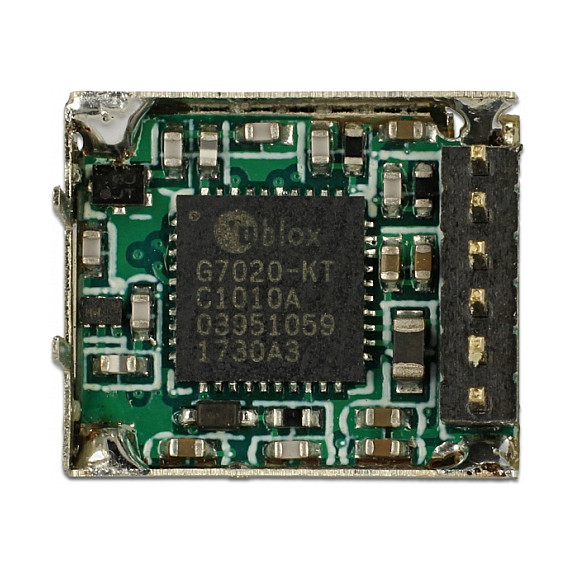

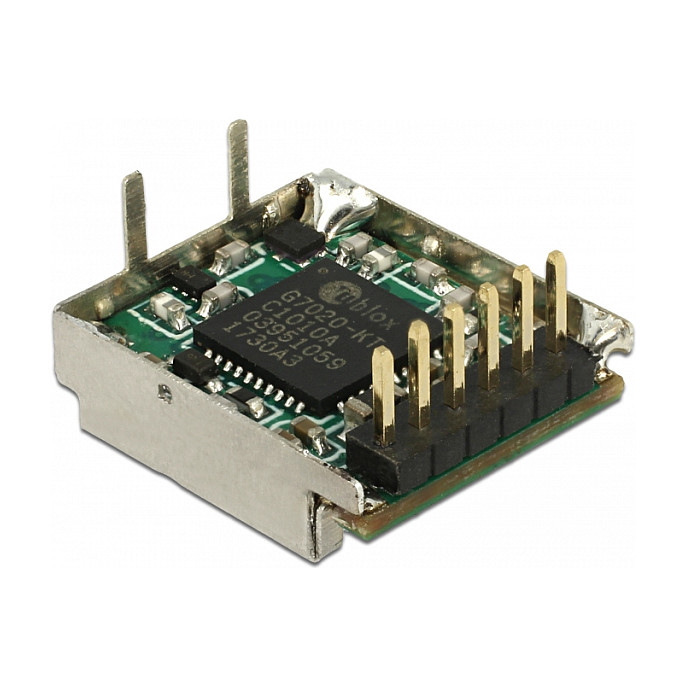

Čipset u-blox 7 UBX-G7020-KT

Sučelje TTL

Protokol NMEA 0183 V3.01

Broj kanala 51

Frekvencija GPS L1, 1.57542 GHz

Podržani sustavi GPS, QZSS

PPS signal Da (na pinu 6)

Napon napajanja 3.3 V DC

Potrošnja struje cca. 25 mA (praćenje)

Radna temperatura -40 °C ~ 85 °C

Dimenzije 22.4 x 17.0 x 2.7 mm

GLAVNE PREDNOSTI

• Visoka osjetljivost Pouzdan prijem signala zahvaljujući u-blox 7 čipsetu.
• Precizna sinkronizacija PPS izlaz za točnu vremensku referencu.
• Jednostavna integracija Standardno TTL sučelje za lako povezivanje s elektronikom.
• Kompaktan dizajn Male dimenzije idealne za ugradnju u različite uređaje.
• Niska potrošnja Energetski učinkovit rad pogodan za baterijske sustave.
• Industrijska primjena Širok raspon radne temperature omogućuje korištenje u zahtjevnim okruženjima.

USPOREDBA

Za razliku od gotovih USB GPS prijemnika namijenjenih krajnjim korisnicima, ovaj TTL modul je komponenta za inženjere, programere i hobiste koji ga ugrađuju direktno u elektroničke sklopove. Nudi znatno veću fleksibilnost integracije, ali zahtijeva tehničko znanje za pravilno povezivanje i implementaciju u softveru.

FAQ

Je li potrebna vanjska antena za ovaj modul?
Da, za ispravan rad potrebno je spojiti odgovarajuću vanjsku GPS antenu.

Na kojem naponu radi modul?
Modul je dizajniran za rad na stabiliziranom naponu od 3.3 V.

Mogu li ovaj modul spojiti direktno na USB priključak računala?
Ne, modul ima TTL sučelje. Za spajanje na USB priključak potreban je odgovarajući TTL-na-USB konverter.

Što je PPS signal i za što se koristi?
PPS (Pulse Per Second) je izuzetno precizan signal koji se generira točno jednom u sekundi i koristi se za sinkronizaciju vremena u različitim sustavima.

Podržava li modul i druge satelitske sustave osim GPS-a?
Ovaj model primarno podržava GPS i QZSS (Quasi-Zenith Satellite System).
