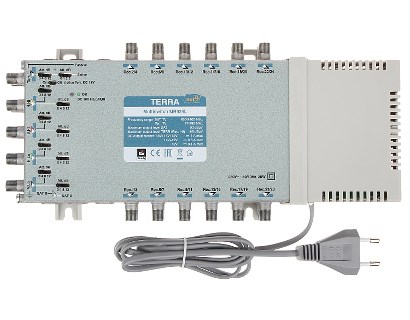

Multiswitch TERRA MR-924L (9 ulaza, 24 izlaza, klasa A, aktivni zemaljski TV put)

DETALJNI OPIS

TERRA MR-924L je multiswitch s 9 ulaza i 24 izlaza za zajedničke antenske instalacije u kojima se satelitski i zemaljski signal vode do većeg broja prijamnika. Ulazi su predviđeni za dva Quatro LNB-a, a zemaljski TV signal ima aktivni put 47-790 MHz i pasivni put 5-862 MHz.

Aktivni zemaljski ulaz ima filtar koji suzbija LTE signal, što smanjuje smetnje u DVB-T pojasu. Pojačanje se podešava odvojeno: satelitski put u rasponu od 12 dB u koracima od 4 dB, a aktivni zemaljski put u rasponu od 15 dB u koracima od 1 dB. Prekorekcija ovisi o skupini izlaza, pa duži kabeli do udaljenijih prijamnika dobivaju više pojačanja.

Kućište je lijevano (die-cast), a proizvođač ga svrstava u klasu A prema EN 50083-2. Uređaj se napaja iz mreže 198-250 V~, a vijci za montažu nisu u pakiranju.

SPECIFIKACIJE

Tip proizvoda: multiswitch s aktivnim zemaljskim putem
Brand: TERRA
Model: TERRA MR-924L
Broj ulaza: 9 (za dva Quatro LNB-a)
Broj izlaza: 24
SAT FS pojas: 950-2400 MHz
Zemaljski TV pojas: aktivni put 47-790 MHz, pasivni put 5-862 MHz
Pojačanje SAT FS (prekorekcija): izlazi 1-8 7-12 dB, izlazi 9-16 6-10 dB, izlazi 17-24 5-8 dB
Pojačanje aktivnog zemaljskog puta: izlazi 1-8 1-4 dB, izlazi 9-16 0-2 dB, izlazi 17-24 -1-0 dB
Gušenje pasivnog zemaljskog puta: 29 dB (izlazi 1-8), 31 dB (izlazi 9-16), 33 dB (izlazi 17-24)
Podešavanje pojačanja: SAT 12 dB u koracima od 4 dB, aktivni zemaljski put 15 dB u koracima od 1 dB
Izlazna razina SAT: 93 dBµV (IMD3 35 dB)
Izlazna razina zemaljskog TV-a: 85 dBµV (izlazi 1-8), 83 dBµV (izlazi 9-16), 81 dBµV (izlazi 17-24), IMD3 60 dB
Odvajanje SAT ulaza i izlaza: više od 30 dB
Napajanje LNB-a preko ulaza: H 18 V, V 14 V, zemaljski TV 12 V
Struja napajanja ulaza: do 1 A (18 V + 14 V + 12 V), do 0,5 A (14 V + 12 V), do 0,1 A (12 V)
Upravljački signali: 14/18 V, 0/22 kHz, tone burst, DiSEqC 2.0
Potrošnja iz prijemnika: do 60 mA
Mrežno napajanje: 198-250 V~, 50/60 Hz, 4 W
Radna temperatura: -20 do +50 °C
Klasa: A (EN 50083-2)
Filtar: LTE filtar na aktivnom zemaljskom ulazu
Kućište: lijevano (die-cast)

GLAVNE PREDNOSTI

• 24 izlaza iz jednog uređaja za veće stambene i poslovne instalacije
• Aktivni zemaljski put s LTE filtrom štiti DVB-T prijam od smetnji
• Odvojeno podešavanje pojačanja satelitskog i zemaljskog puta olakšava izravnavanje razine na svim izlazima
• Prekorekcija po skupinama izlaza kompenzira gubitke na dužim kabelima
• Kućište klase A po EN 50083-2 smanjuje utjecaj vanjskih smetnji

USPOREDBA

U odnosu na manje multiswitcheve s 4 ili 8 izlaza, ovaj model s 24 izlaza opslužuje znatno više prijamnika bez dodatnih razdjelnika. U odnosu na izvedbe s pasivnim zemaljskim putem, aktivni put s pojačanjem i LTE filtrom prikladniji je kada je zemaljski signal slab ili opterećen smetnjama.

FAQ

Koliko prijamnika se može spojiti na multiswitch?
Do 24, po jedan na svaki izlaz.

Za koliko LNB-ova je multiswitch predviđen?
Za dva Quatro LNB-a uz jedan zemaljski ulaz, ukupno 9 ulaza.

Ima li zaštitu od LTE smetnji?
Da, aktivni zemaljski TV ulaz ima filtar za suzbijanje LTE signala.

Jesu li vijci za montažu u pakiranju?
Ne, vijci za montažu nisu u pakiranju i kupuju se zasebno.

Može li se pojačanje podešavati?
Da, satelitski put do 12 dB u koracima od 4 dB, a aktivni zemaljski put do 15 dB u koracima od 1 dB.
