Zadržite originalne funkcije upravljanja na volanu prilikom zamjene tvorničkog radija naknadno ugrađenim uređajem.
Ovisno o opremi vozila te funkcionalnosti i softveru novog uređaja, pojedine funkcije upravljanja mogu biti uklonjene ili zamijenjene drugim.

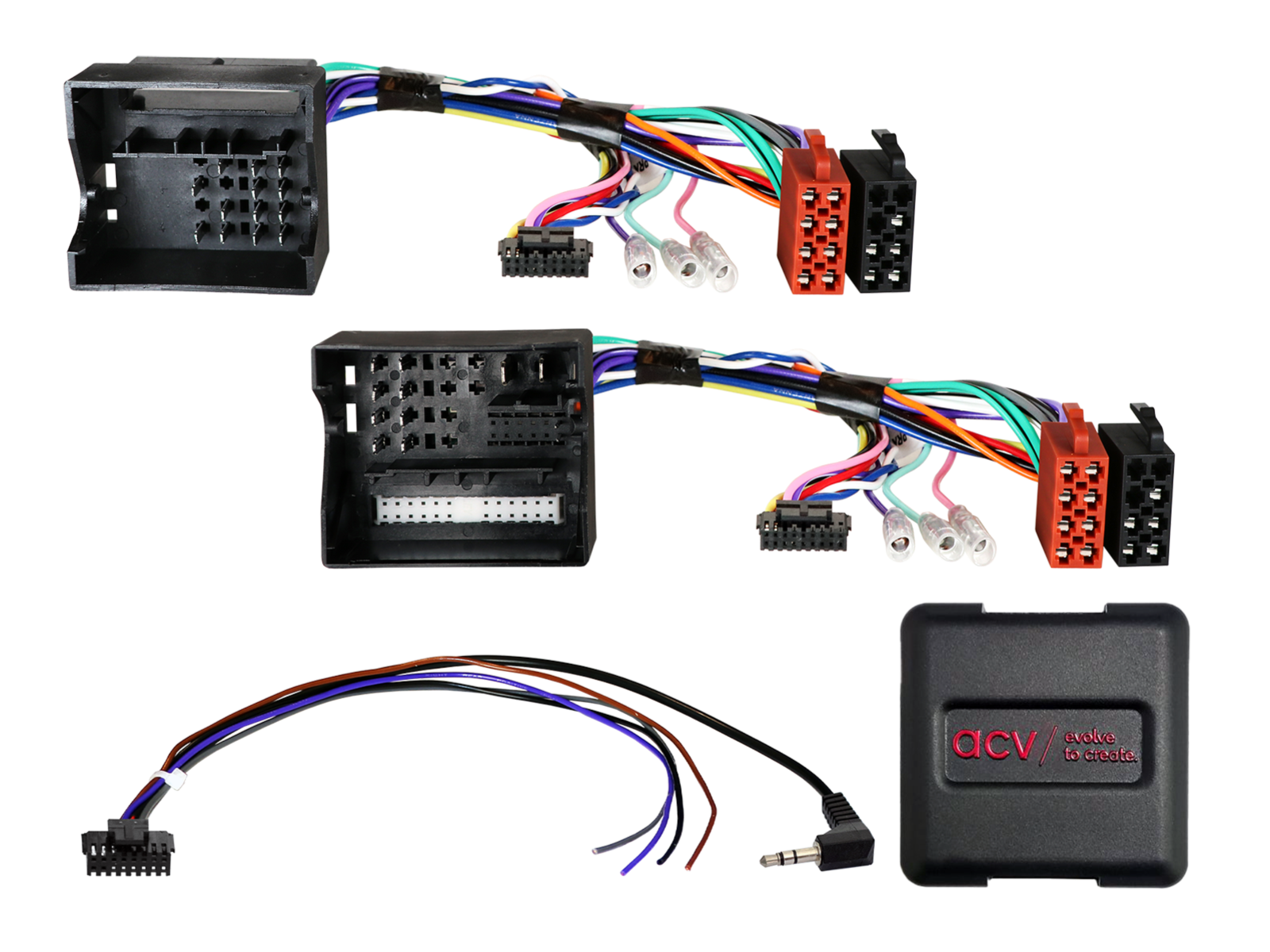

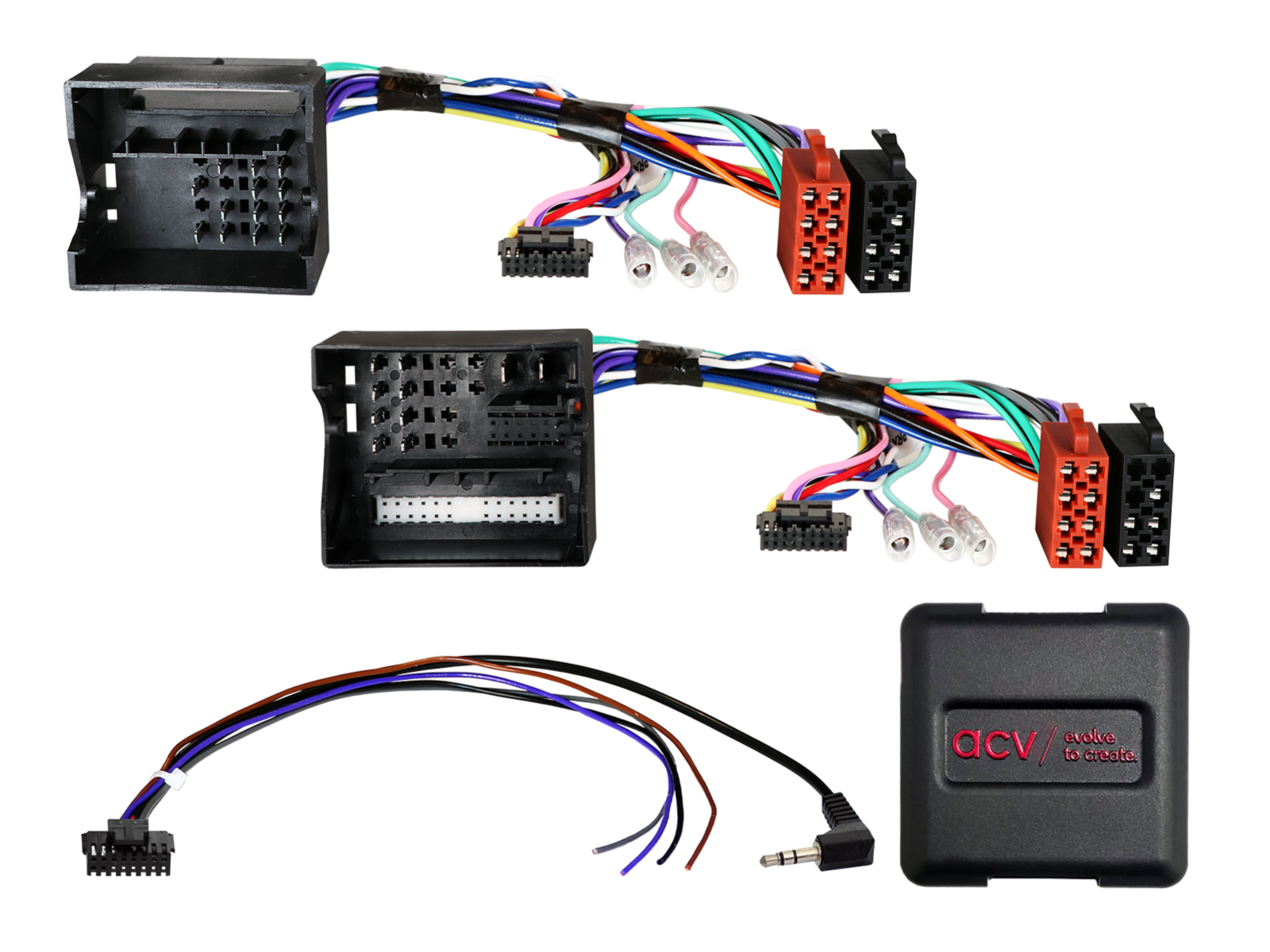

Usporedite priključke adaptera na slici s onima u vašem vozilu i provjerite odgovaraju li vizualno i tehnički. Također provjerite je li u vašem vozilu bio ugrađen neki od navedenih originalnih radija.
Prije konačne ugradnje provjerite funkcionalnost vozila, postavke i upravljanje na volanu. Naš tim za podršku rado će pomoći pri odabiru.
Napomena:
CAN Bus
Priključak: 40-pinski Quadlock VAG konektor
Priključak: 52-pinski Quadlock VAG konektor
Priključak: OEM upravljanje na volanu > 3,5 mm jack / slobodni kabel
Vozila bez tvorničkog OEM audio sustava
Vozila Seat s/bez MIB-PQ platforme
Vozila Seat osim Seat Exeo (3R) 03/2009 – 05/2013
Vozila Škoda s Bolero / Stream OEM uređajem
Vozila Škoda s Amundson / Columbus OEM navigacijom
Vozila Škoda s MIB-PQ platformom
Vozila Škoda bez Technisat OEM uređaja
Vozila VW s RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM uređajem
Vozila VW s RNS315 / RNS510 OEM navigacijom
Vozila VW s MIB-PQ platformom
Vozila VW bez RCD320 OEM uređaja s ISO konektorima
Vozila s 40-pinskim Quadlock OEM audio sustavom:
LFB Audi/Seat/Škoda/VW različiti modeli > artikal: 42a-1324-001
Vozila s 52-pinskim Quadlockom:
Postavke vozila nisu podržane
E-Call nije podržan
Vozila s 52-pinskim Quadlock E-Call:
E-Call održavanje MAN/Seat/Škoda/VW 52 Pin Quadlock > artikal: 1424-28
Vozila s 52-pinskim Quadlock konektorom i kamerom za vožnju unatrag:
Adapter kamere OEM VW različita vozila MIB-PQ > artikal: 771324-1037
Podešavanje DIP prekidača prema proizvođaču uređaja (vidi upute za upotrebu).
Podržani modeli vozila:
Seat, Škoda i VW — potpuni popis vozila i godina naveden je iznad (Alhambra, Leon, Octavia, Golf, Passat, Tiguan, Sharan, Caddy, itd.).
Dostupni signali:
– crvena: +12 V kontakt (Klem 15)
– narančasta: +12 V rasvjeta (Klem 58)
– ljubičasto/bijela: +12 V signal za vožnju unatrag
– ružičasta: signal brzine
– zelena: masa (GND) signal ručne kočnice
Maksimalna struja izlaza: 250 mA
Ako je potrebna potrošnja veća od 250 mA:
1 relej minimalnog otpora zavojnice 75 Ω
2 releja minimalnog otpora zavojnice 150 Ω
Namjena: adapter za upravljanje na volanu
*Za vozila bez tvorničkog (OEM) audio sustava.
