DELOCK CAN Bus Y-razdjelnik D-Sub 9 na M12 A-kodiran 5-pinski 35° (60667)

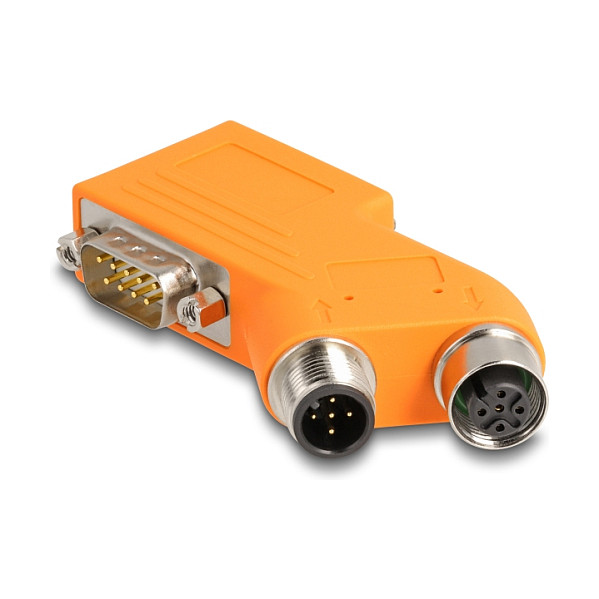

Ovaj specijalizirani Y-razdjelnik tvrtke Delock dizajniran je za stvaranje T-spoja unutar CAN Bus mreže, omogućujući fleksibilno povezivanje dodatnih uređaja ili dijagnostičke opreme. Adapter pretvara jedan D-Sub 9 priključak u dva M12 konektora (jedan muški, jedan ženski), što ga čini esencijalnim alatom za proširenje i održavanje industrijskih i automobilskih mreža.

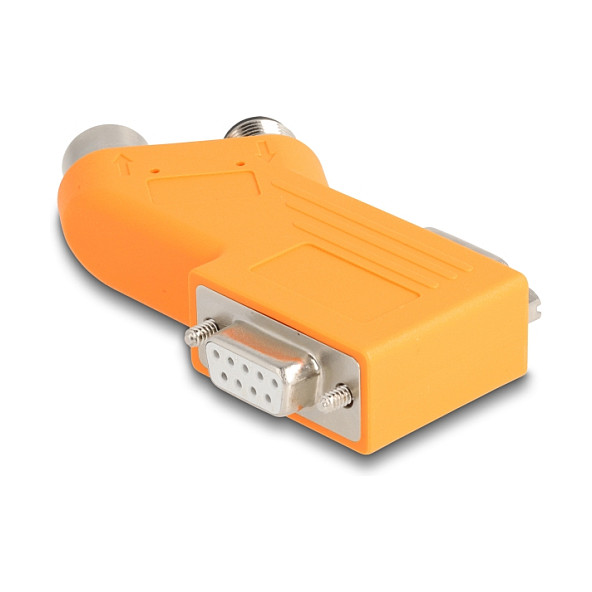

Dizajn i funkcionalnost Ključna prednost ovog razdjelnika je njegov pametan dizajn. D-Sub 9 konektor dolazi s odvojivim vijcima, što mu omogućuje da funkcionira i kao muški i kao ženski priključak, pružajući izvanrednu fleksibilnost pri spajanju. M12 konektori su postavljeni pod kutom od 35°, što je idealno za instalacije u skučenim prostorima jer smanjuje naprezanje kabela i omogućuje urednije vođenje. A-kodiranje na M12 konektorima osigurava ispravno poravnanje i sigurnu vezu, sprječavajući pogrešno spajanje. Narančasta boja kućišta olakšava vizualnu identifikaciju CAN Bus komponenti unutar složenih sustava.

Primjena Delock CAN Bus razdjelnik savršeno je rješenje za inženjere i tehničare koji rade s industrijskim strojevima, kontrolnim sustavima, vozilima i bilo kojim drugim sustavom koji se oslanja na CAN protokol. Pojednostavljuje ožičenje, omogućuje modularno širenje mreže i olakšava pristup za dijagnostiku bez prekidanja postojećih veza.

SPECIFIKACIJE

Proizvođač Delock

Kataloški broj 60667

Tip proizvoda CAN Bus Y-razdjelnik / adapter

Priključak 1 1 x D-Sub 9-pinski (muški / ženski s vijcima)

Priključak 2 1 x M12 5-pinski muški (A-kodiran)

Priključak 3 1 x M12 5-pinski ženski (A-kodiran)

Raspored pinova (D-Sub 9) Pin 2 (CAN-L), Pin 3 (GND), Pin 7 (CAN-H)

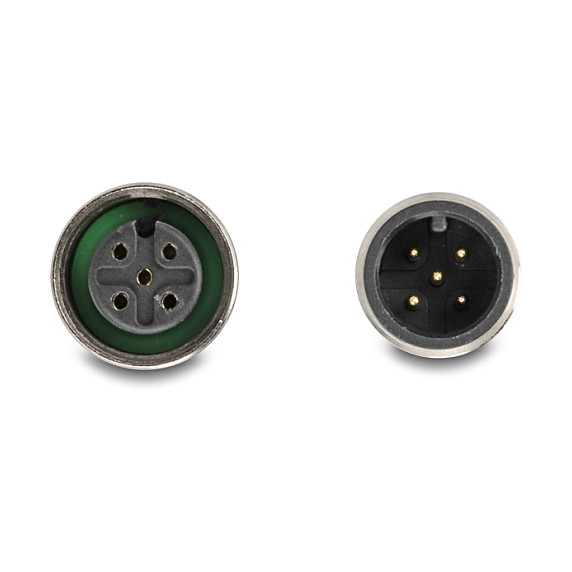

Raspored pinova (M12) Pin 1 (Štit), Pin 2 (+), Pin 3 (GND), Pin 4 (CAN-H), Pin 5 (CAN-L)

Standard CAN Bus

Kut priključka 35° (M12)

Radna temperatura -25 °C ~ 85 °C

Stupanj zaštite IP30

Materijal kućišta Plastika

Boja Narančasta

Dimenzije (DxŠxV) cca. 53 x 49 x 17 mm

GLAVNE PREDNOSTI

• Fleksibilna Povezivost Omogućuje spajanje dva M12 uređaja na jedan D-Sub 9 priključak.
• Dizajn za Uštedu Prostora Kutni M12 konektori od 35° idealni su za instalacije u skučenim prostorima.
• Univerzalna Kompatibilnost D-Sub 9 konektor s vijcima može funkcionirati kao muški ili ženski priključak.
• Industrijska Pouzdanost A-kodirani M12 konektori osiguravaju sigurnu i ispravnu vezu u CAN Bus mrežama.
• Jednostavna Identifikacija Narančasta boja kućišta olakšava prepoznavanje CAN Bus komponenti u složenim sustavima.

USPOREDBA S PRETHODNIM MODELOM

Ovo je specijalizirani adapter dizajniran za specifičnu primjenu u CAN Bus mrežama i nema izravnog prethodnika u Delockovoj ponudi.

FAQ – ČESTA PITANJA

Za što se točno koristi ovaj adapter?
Ovaj Y-razdjelnik koristi se za grananje CAN Bus signala, omogućujući spajanje dva uređaja s M12 konektorima na jedan D-Sub 9 port, što je često potrebno u industrijskoj automatizaciji i automobilskoj dijagnostici.

Je li D-Sub 9 konektor muški ili ženski?
Konektor je dizajniran da bude univerzalan. Dolazi s dva vijka koji se mogu montirati tako da funkcionira kao muški (s pinovima) ili kao ženski (s utorima) priključak, ovisno o vašim potrebama.

Što znači "A-kodiran"?
A-kodiranje je standardizirani raspored pinova na M12 konektoru koji sprječava pogrešno spajanje i osigurava ispravan prijenos signala. U ovom slučaju, osigurava ispravnu CAN Bus vezu.

Je li ovaj adapter vodootporan?
Adapter ima stupanj zaštite IP30, što znači da je zaštićen od čvrstih predmeta većih od 2.5 mm, ali nije zaštićen od vode. Namijenjen je za upotrebu u suhim, unutarnjim okruženjima.
