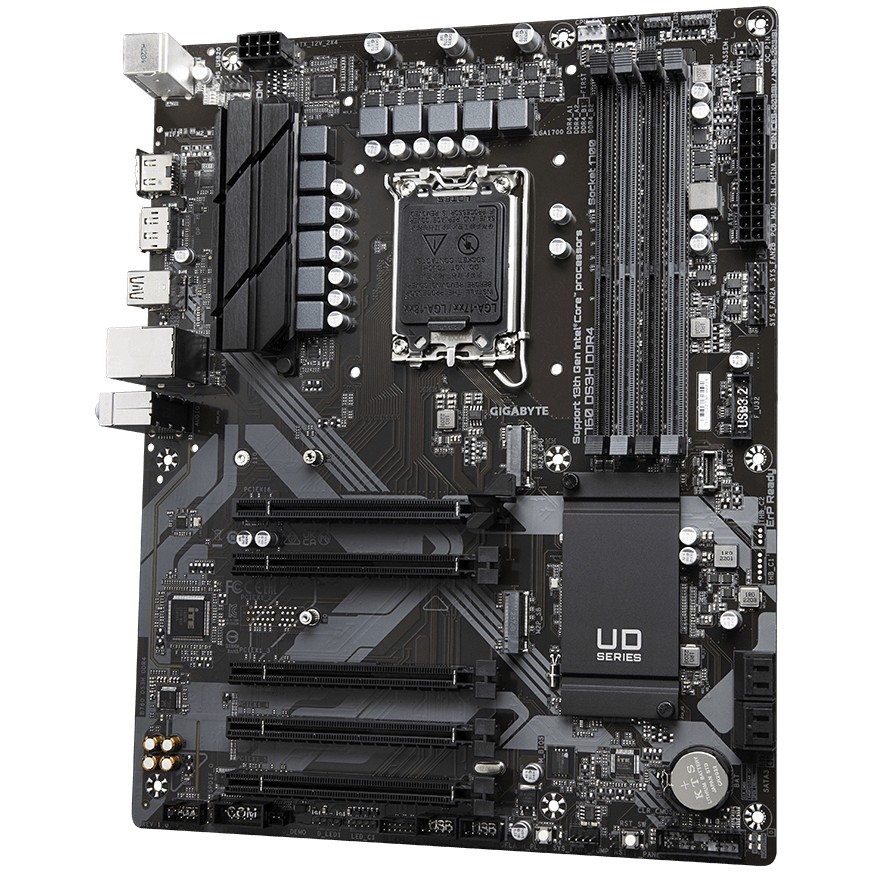

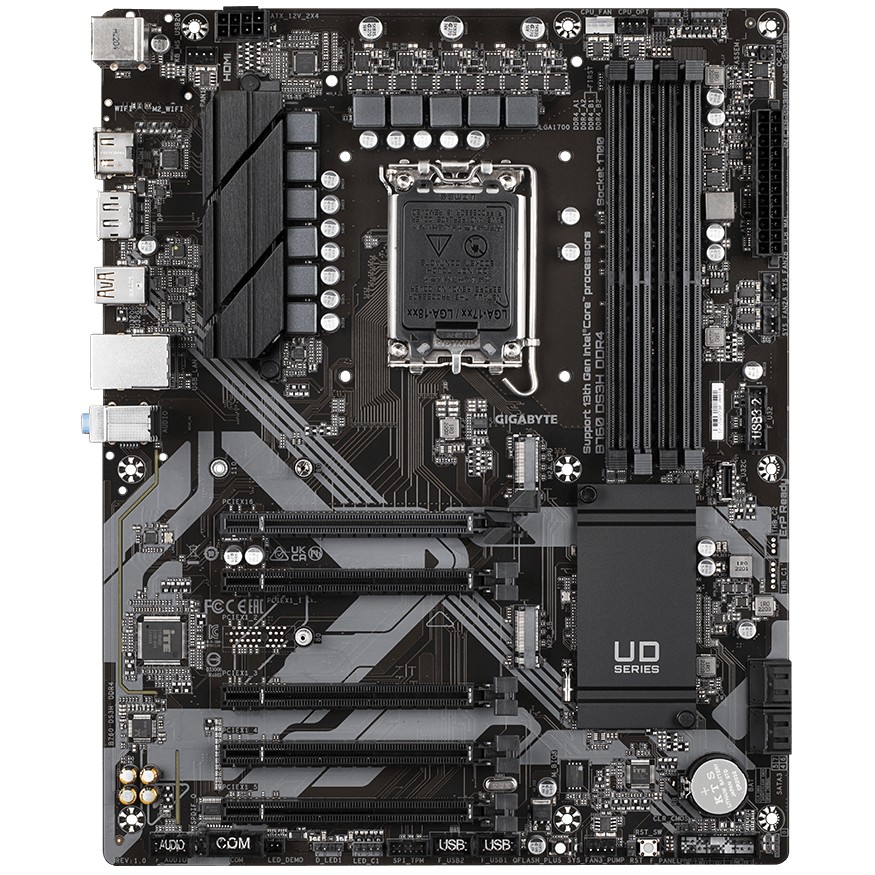

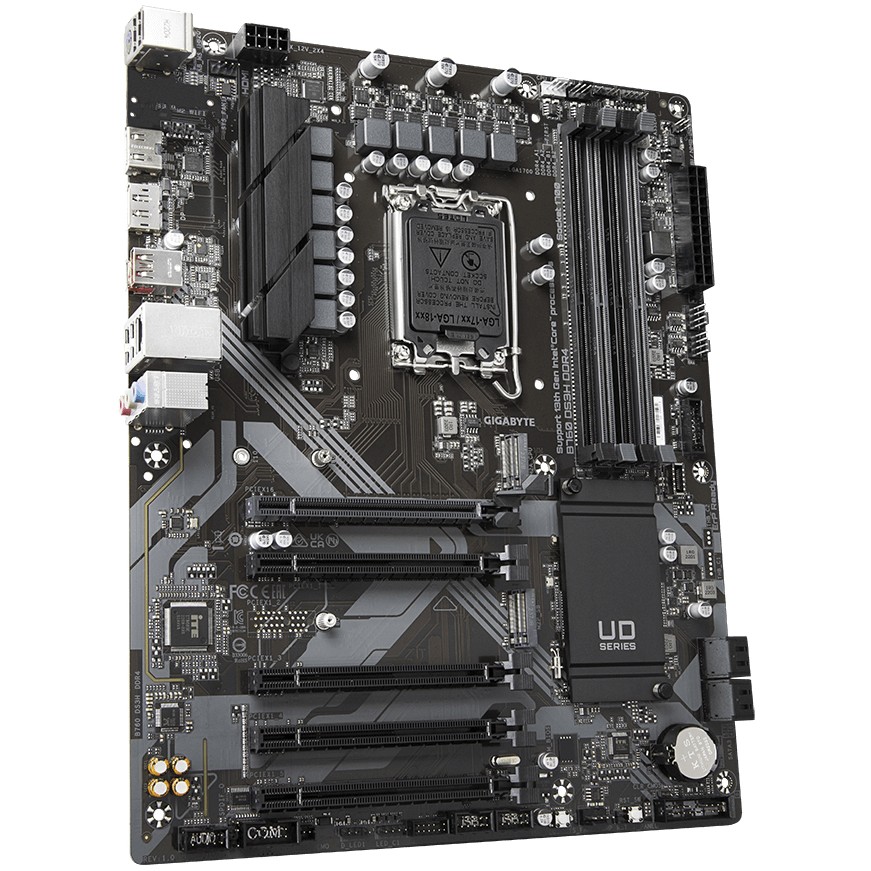

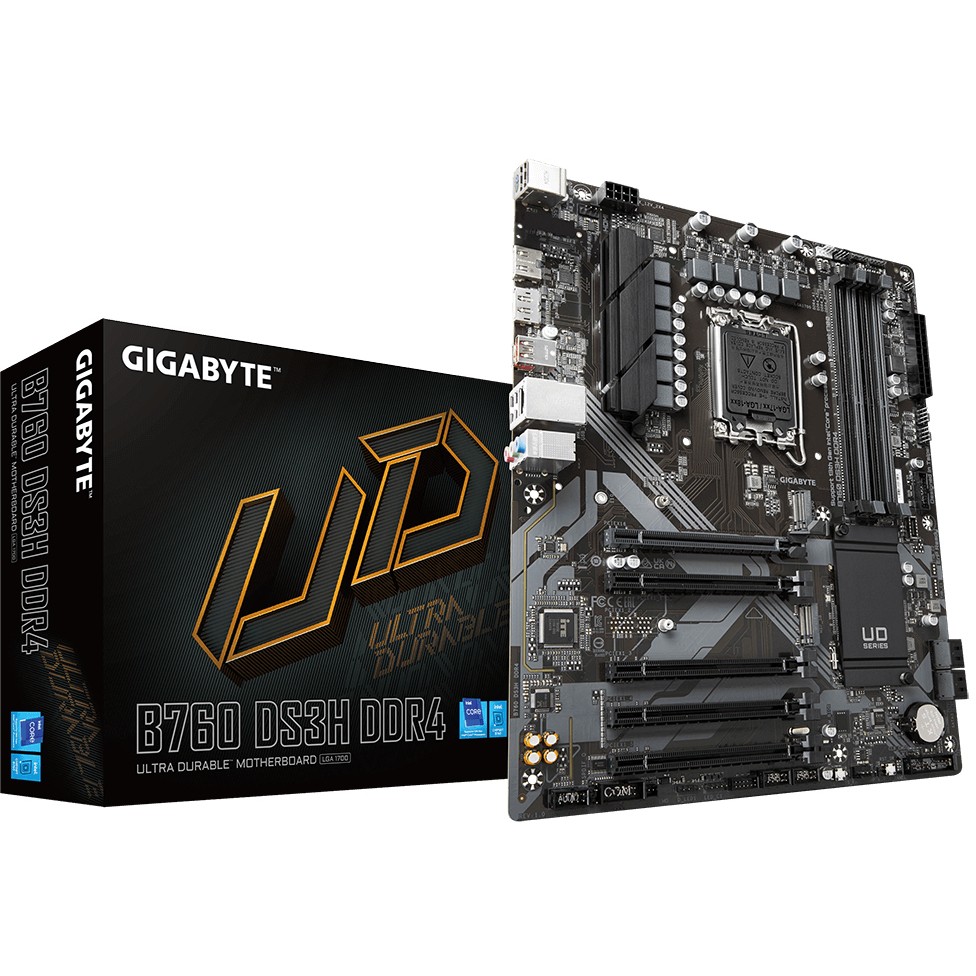

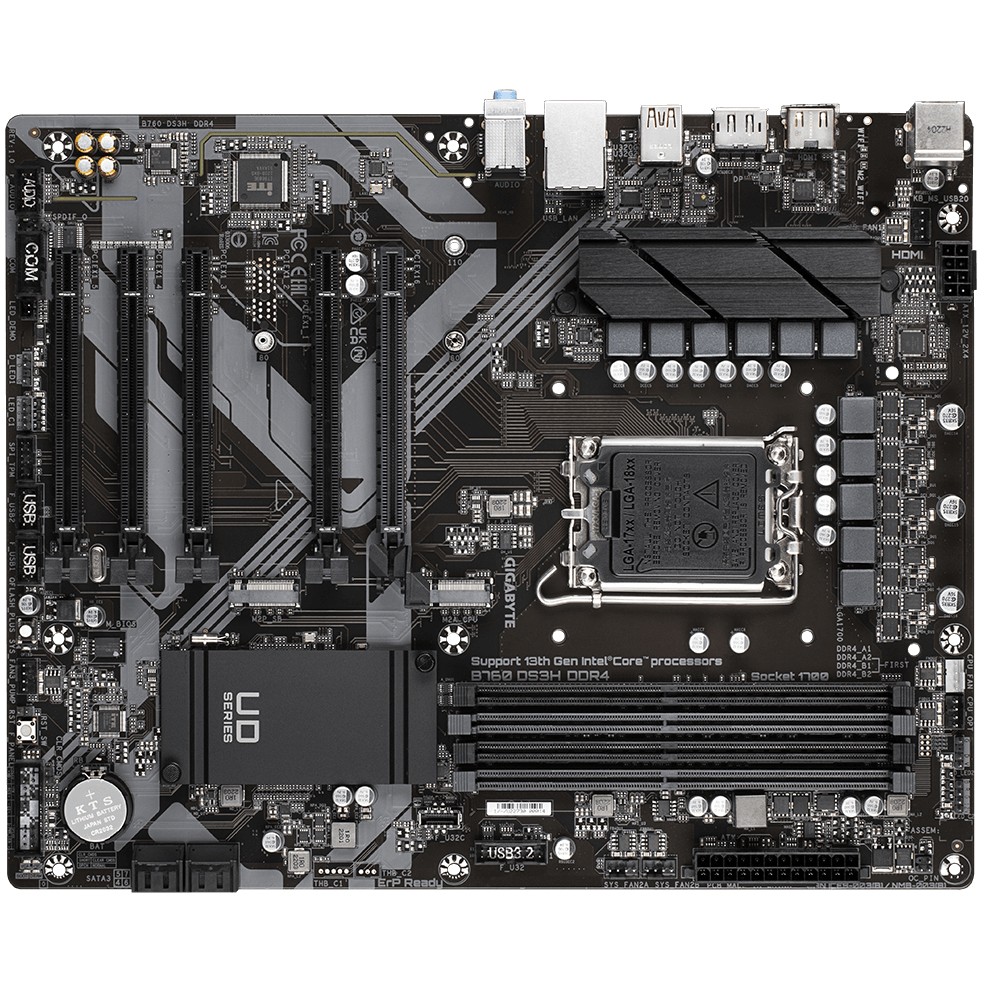

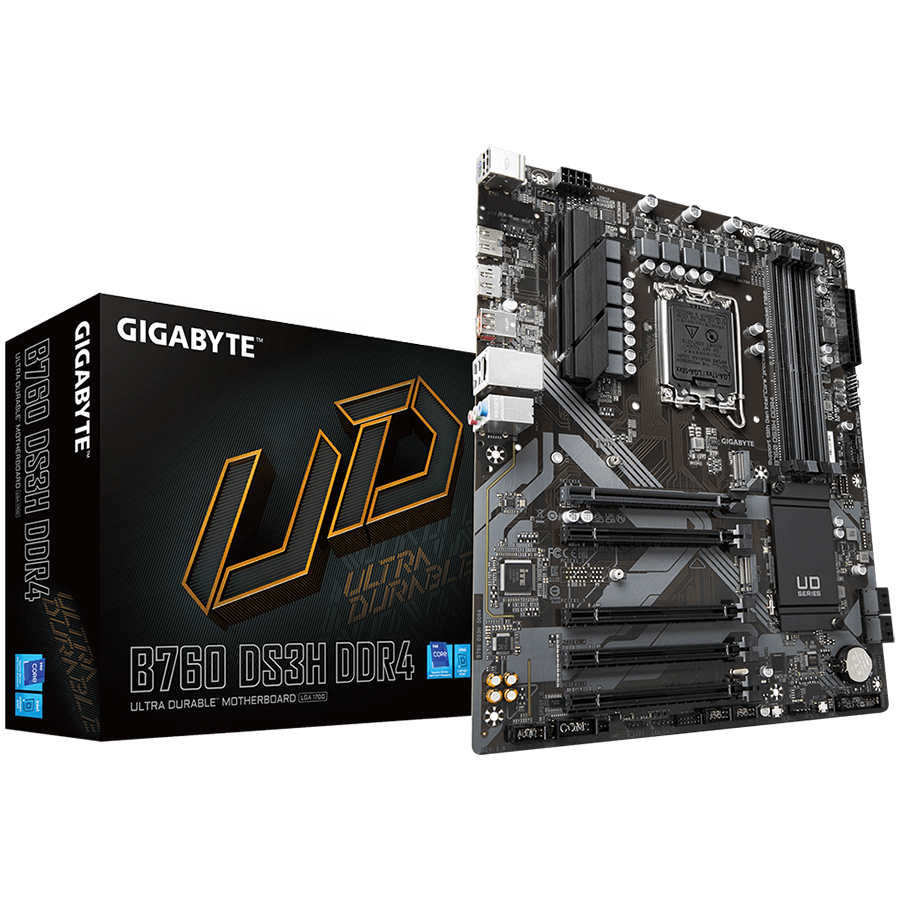

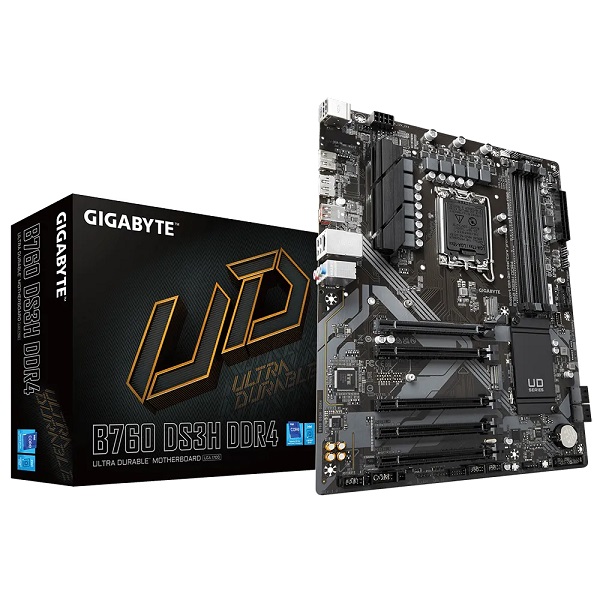

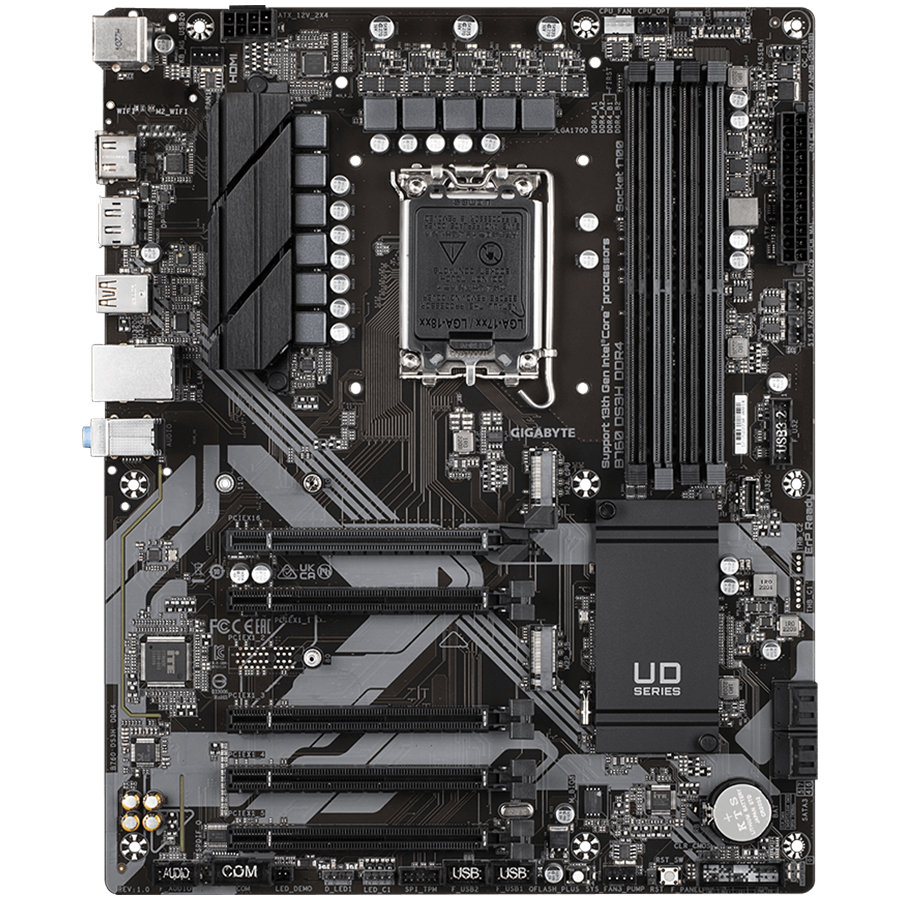

Matična ploča GIGABYTE B760 DS3H/ DDR4/ s1700

Specifikacije
CPU
LGA1700 utičnica: podrška za 13. i 12. generaciju Intel® Core™, Pentium® Gold i Celeron® procesora
L3 predmemorija ovisi o procesoru
(Molimo pogledajte "Popis podrške za CPU" za više informacija.)
Čipset
Intel® B760 Express čipset
Memorija
Podrška za DDR4 5333(O.C.) CPU
LGA1700 utičnica: podrška za 13. i 12. generaciju Intel® Core™, Pentium® Gold i Celeron® procesora
L3 predmemorija ovisi o procesoru
(Molimo pogledajte "Popis podrške za CPU" za više informacija.)
Čipset
Intel® B760 Express čipset
Memorija
Podrška za DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300( O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400( O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memorijski moduli
4 x DDR DIMM utičnice koje podržavaju do 128 GB (32 GB pojedinačnog DIMM kapaciteta) sistemske memorije
Dvokanalna memorijska arhitektura
Podrška za ECC DIMM 1Rx8/2Rx8 memorijske module bez međuspremnika (rade u načinu rada bez ECC-a)
Podrška za ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module
Podrška za memorijske module Extreme Memory Profile (XMP).
(Molimo pogledajte "Popis podrške za memoriju" za više informacija.)
Ugrađena grafika
Integrirani grafički procesor-Intel® HD Graphics podrška:
1 x HDMI priključak, podržava maksimalnu rezoluciju od 4096x2160@60 Hz
* Podrška za HDMI 2.0 verziju i HDCP 2.3.
1 x DisplayPort, podržava maksimalnu razlučivost od 4096x2304@60 Hz
* Podrška za verziju DisplayPort 1.2 i HDCP 2.3
(Grafičke specifikacije mogu se razlikovati ovisno o CPU podršci.)
Audio
Realtek® audio kodek
Audio visoke razlučivosti
2/4/5.1/7.1-kanalni
* Funkcionalnost audio priključka možete promijeniti pomoću audio softvera. Za konfiguraciju 7.1-kanalnog zvuka, pristupite audio softveru za audio postavke.
Podrška za S/PDIF izlaz
LAN
Realtek® GbE LAN čip (1 Gbps/100 Mbps)
Produžni utori
CPU:
1 x PCI Express x16 utor, podržava PCIe 4.0 i radi na x16 (PCIEX16)
* Za optimalne performanse, ako želite instalirati samo jednu PCI Express grafičku karticu, svakako je instalirajte u PCIEX16 utor.
Čipset:
4 x PCI Express x16 utora, podržavaju PCIe 3.0 i rade na x1
(PCIEX1_1, PCIEX1_3~PCIEX1_5)
Sučelje za pohranu
CPU:
1 x M.2 konektor (Socket 3, M ključ, tip 22110/2280 PCIe 4.0 x4/x2 SSD podrška) (M2A_CPU)
Čipset:
1 x M.2 konektor (Socket 3, M ključ, tip 2280 PCIe 4.0 x4/x2 SSD podrška) (M2P_SB)
4 x SATA 6Gb/s konektora
Podrška za RAID 0, RAID 1, RAID 5 i RAID 10 za SATA uređaje za pohranu
USB
Čipset:
1 x USB Type-C® priključak na stražnjoj ploči, s podrškom za USB 3.2 Gen 2x2
1 x USB Type-C® priključak s podrškom za USB 3.2 Gen 1, dostupan putem internog USB priključka
1 x USB 3.2 Gen 2 Type-A priključak (crveni) na stražnjoj ploči
2 x USB 3.2 Gen 1 porta dostupna putem unutarnjeg USB priključka
4 x USB 2.0/1.1 porta na stražnjoj ploči
Čipset + 2 USB 2.0 čvorišta:
4 x USB 2.0/1.1 porta dostupna preko internih USB priključaka
Interni I/O konektori
1 x 24-pinski ATX glavni konektor za napajanje
1 x 8-pinski ATX 12V konektor za napajanje
1 x priključak za CPU ventilator
1 x CPU ventilator/glava pumpe za vodeno hlađenje
3 x priključka ventilatora sustava
1 x priključak ventilatora sustava/pumpe za vodeno hlađenje
2 x adresabilna zaglavlja LED trake
2 x RGB LED trake zaglavlja
2 x M.2 Socket 3 konektora
4 x SATA 6Gb/s konektora
1 x zaglavlje prednje ploče
1 x audio priključak na prednjoj ploči
1 x S/PDIF izlazni priključak
1 x USB Type-C® priključak, s podrškom za USB 3.2 Gen 1
1 x USB 3.2 Gen 1 priključak
2 x USB 2.0/1.1 konektora
1 x zaglavlje Trusted Platform Module (samo za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 modul)
1 x zaglavlje serijskog porta
1 x Q-Flash Plus tipka
1 x gumb za resetiranje
1 x kratkospojnik za resetiranje
1 x Clear CMOS kratkospojnik

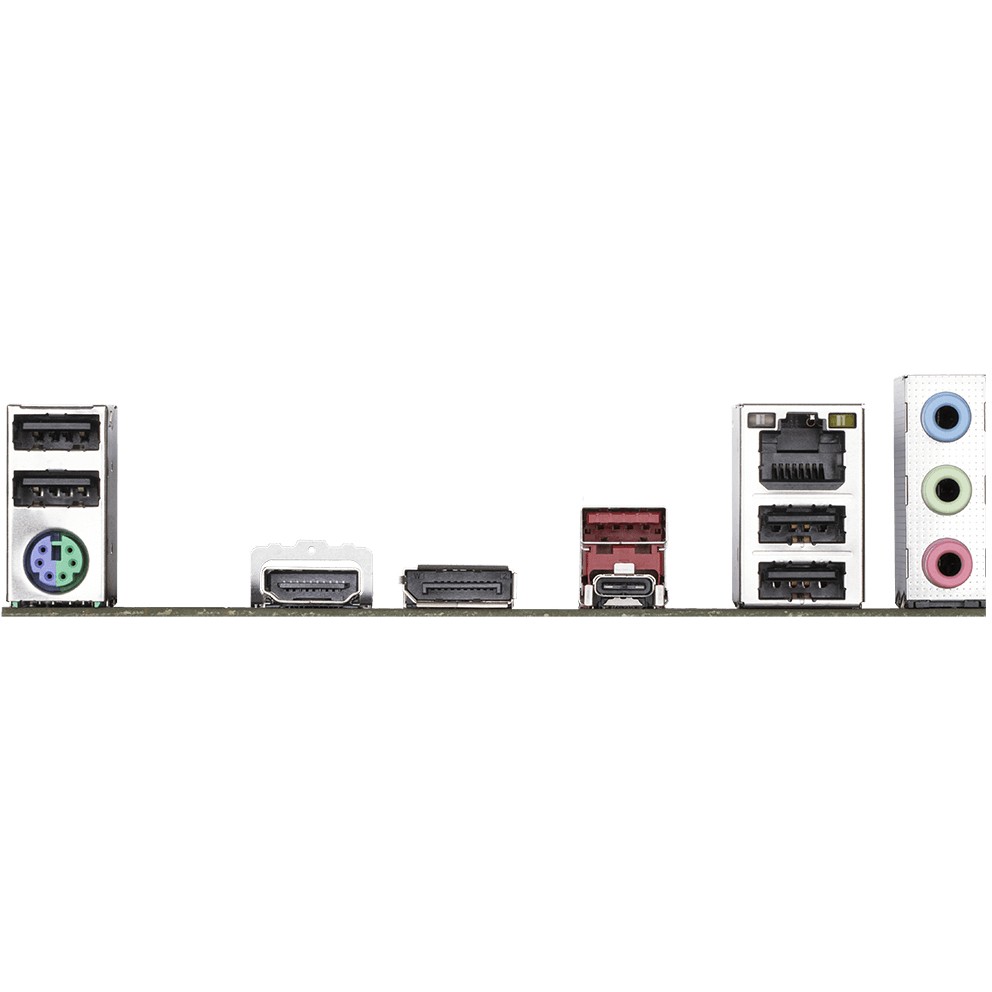

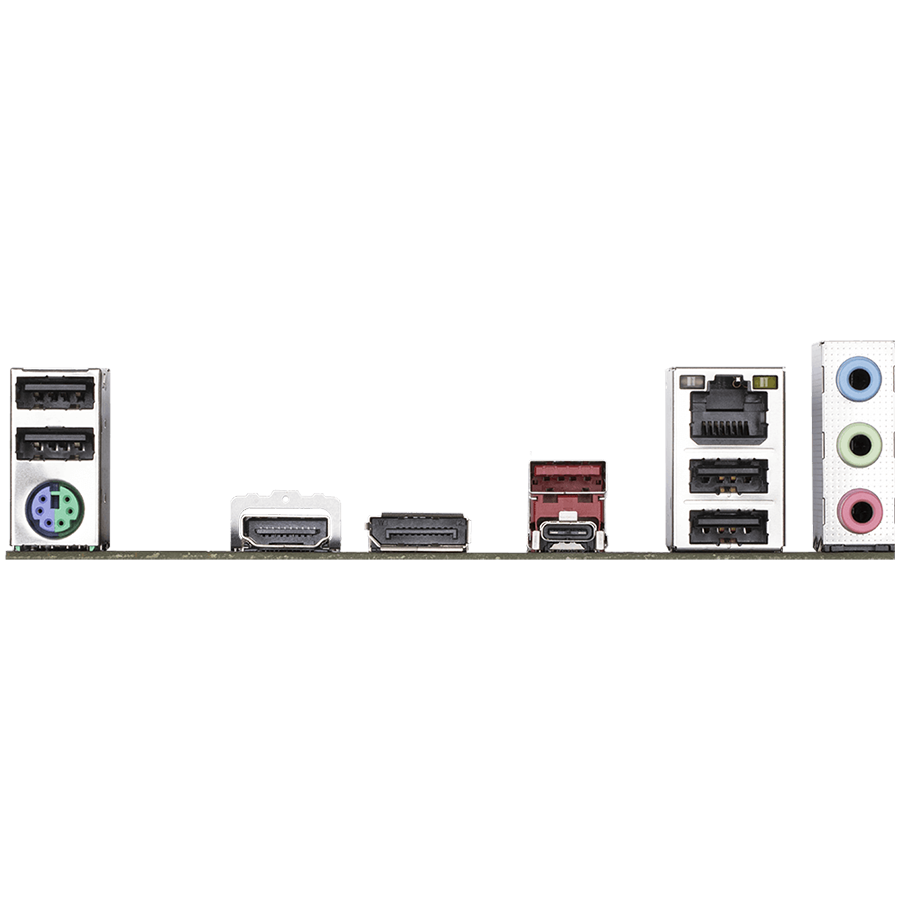

Priključci na stražnjoj ploči
1 x PS/2 priključak za tipkovnicu/miš
1 x USB Type-C® priključak, s podrškom za USB 3.2 Gen 2x2
1 x USB 3.2 Gen 2 Type-A priključak (crveni)
4 x USB 2.0/1.1 porta
1 x HDMI priključak
1 x DisplayPort
1 x RJ-45 priključak
3 x audio priključka
I/O kontroler
iTE® I/O kontroler čip
H/W nadzor
Detekcija napona
Detekcija temperature
Detekcija brzine ventilatora
Detekcija brzine protoka vodenog hlađenja
Upozorenje o kvaru ventilatora
Kontrola brzine ventilatora
* Hoće li funkcija kontrole brzine ventilatora (pumpe) biti podržana ovisit će o ventilatoru (pumpi) koji instalirate.
BIOS
1 x 128 Mbit flash
Korištenje licenciranog AMI UEFI BIOS-a
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke
Podrška za GIGABYTE Control Center (GCC)
* Dostupne aplikacije u GCC-u mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče.
Podrška za Q-Flash
Podrška za Q-Flash Plus
Softver u paketu
Norton® Internet Security (OEM verzija)
Softver za upravljanje propusnošću LAN-a
Operacijski sustav
Podrška za Windows 11 64-bitni
Podrška za Windows 10 64-bit
Form Factor
ATX Form Factor; 30,5 cm x 24,4 cm
