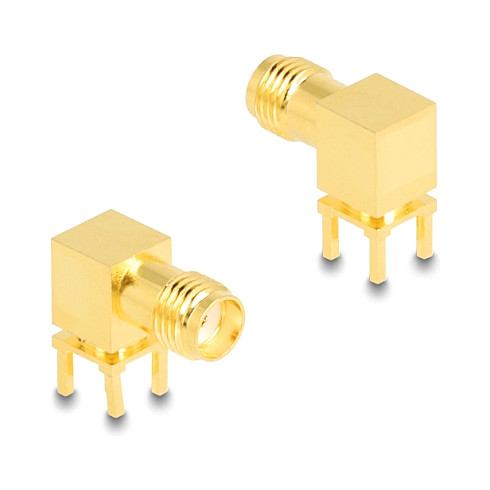

Adapter DELOCK SMA ženski konektor 90° za tiskanu pločicu (PCB) (50 Ohm, 18 GHz)

DELOCK SMA ženski konektor pod kutom od 90 stupnjeva (artikl 90198) predstavlja profesionalno rješenje za montažu na tiskane pločice (PCB). Njegov dizajn omogućuje jednostavnu integraciju u elektroničke sklopove gdje je potreban pouzdan i stabilan RF priključak.

Vrhunske performanse S impedancijom od 50 Ohma i širokim frekvencijskim rasponom od DC do 18 GHz, ovaj konektor je savršen za visokofrekventne aplikacije, uključujući bežične komunikacije, testnu opremu i antenske sustave. Nizak VSWR (Voltage Standing Wave Ratio) od 1.3 jamči minimalnu refleksiju signala i maksimalnu učinkovitost prijenosa.

Izdržljiva konstrukcija Kućište i pin izrađeni su od pozlaćenog mesinga, što osigurava izvrsnu vodljivost i otpornost na koroziju. PTFE izolator pruža visoku temperaturnu stabilnost, omogućujući rad u ekstremnim uvjetima od -55 °C do 155 °C. Robusna konstrukcija jamči dugotrajnost i pouzdanost u zahtjevnim okruženjima.

SPECIFIKACIJE

Tip proizvoda Adapter / Konektor

Brand DELOCK

Model SMA ženski konektor 90° za PCB

Kataloški broj 90198

Priključak 1 x SMA ženski (jack)

Impedancija 50 Ohm

Frekvencijski raspon DC - 18 GHz

VSWR 1.3

Radna temperatura -55 °C ~ 155 °C

Materijal kućišta Pozlaćeni mesing

Materijal pina Pozlaćeni mesing

Izolator PTFE

Vrsta navoja 1/4" - 36 UNS - 2A

Dimenzije (DxŠxV) cca. 12.7 x 9.5 x 6.35 mm

GLAVNE PREDNOSTI

• Visokofrekventne performanse Podržava frekvencije do 18 GHz, idealno za RF aplikacije.
• Niski gubici signala Impedancija od 50 Ohma i VSWR od 1.3 osiguravaju integritet signala.
• Kvalitetni materijali Pozlaćeni mesing i PTFE izolator za dugotrajnost i pouzdanost.
• Dizajn za PCB montažu Kut od 90° optimiziran je za lemljenje na tiskane pločice.
• Širok temperaturni raspon Pouzdan rad u ekstremnim uvjetima od -55 °C do 155 °C.

USPOREDBA S PRETHODNIM MODELOM

Ovaj proizvod je specijalizirana komponenta i nema izravnog prethodnika u klasičnom smislu. Predstavlja standardizirano rješenje unutar Delock asortimana RF konektora.

FAQ – ČESTA PITANJA

Za kakve se primjene koristi ovaj konektor?
Koristi se za montažu na tiskane pločice u uređajima koji zahtijevaju SMA priključak, kao što su radio oprema, antene, mjerni instrumenti i drugi visokofrekventni sklopovi.

Je li konektor otporan na vremenske uvjete?
Konektor je namijenjen za unutarnju montažu unutar kućišta uređaja i nije dizajniran za izravnu izloženost vremenskim uvjetima.

Kako se montira na tiskanu pločicu?
Montira se lemljenjem pinova na odgovarajuće vodove na tiskanoj pločici (PCB).
